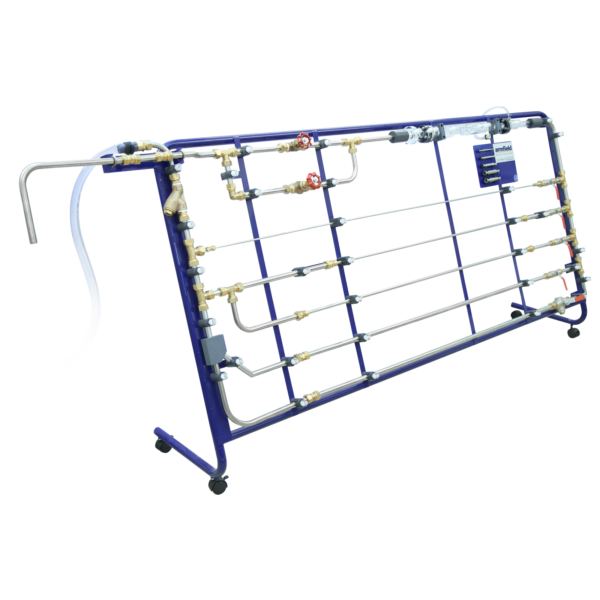

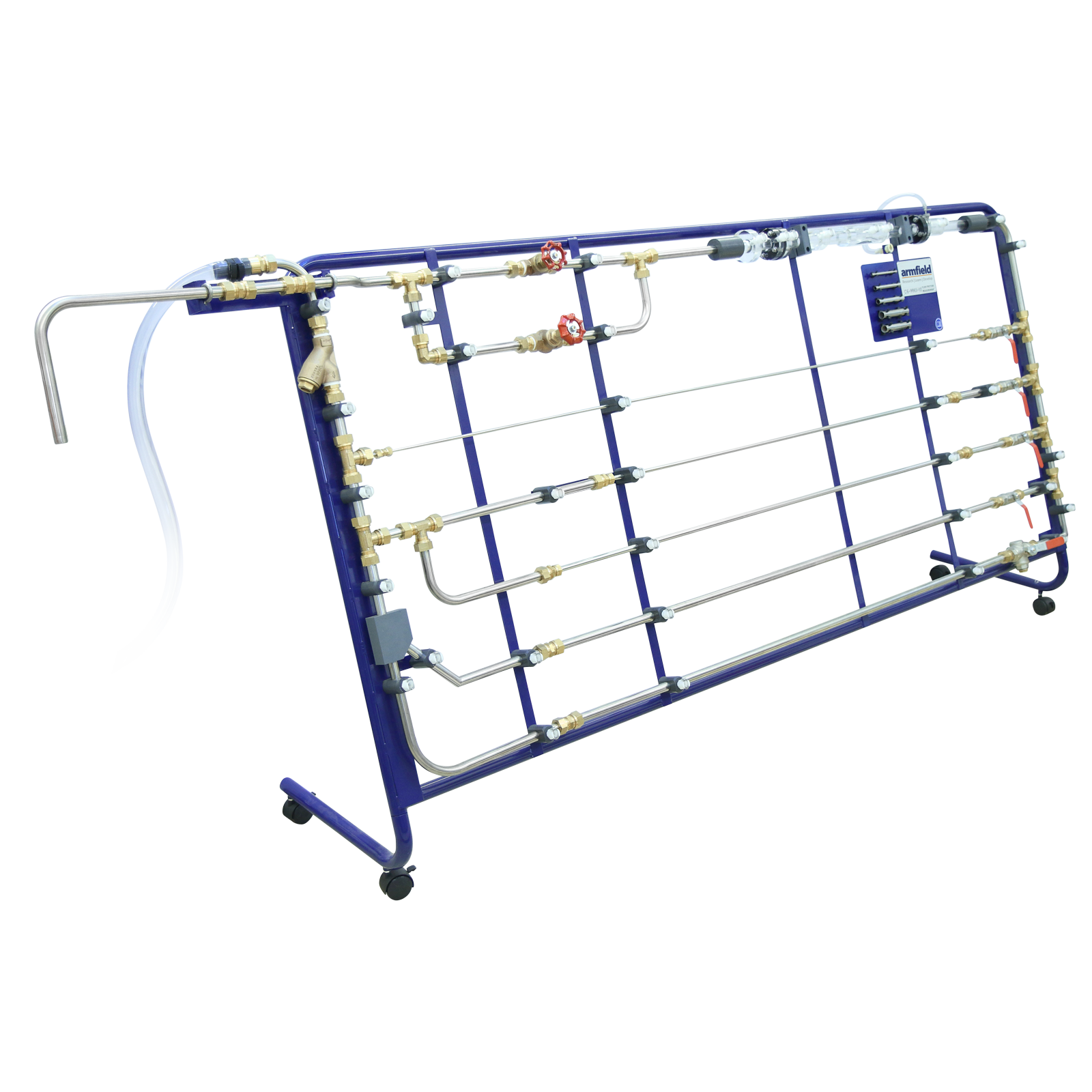

L’unité de mesure de frottement de fluide Armfield C6-MKII-10 fournit des installations pour l’étude détaillée des pertes de charge par frottement de fluide, qui se produisent de manière fluide incompressible s’écoule à travers des tuyaux, des raccords et des dispositifs de mesure du débit.

La friction des tuyaux est l’une des expériences du laboratoire classique et toujours trouvée dans l’enseignement pratique de la mécanique des fluides.

Avec cette unité, les pertes de charge par friction dans des tuyaux droits de tailles très différentes peuvent être étudiées sur une plage de nombres de Reynolds allant de 10³ à près de 10⁵. Cela couvre les régimes d’écoulement laminaire, transitoire et turbulent dans les tuyaux lisses.

De plus, un tuyau rendu artificiellement rugueux est fourni, ce qui, aux chiffres plus élevés de Reynolds, montre un écart net par rapport aux caractéristiques typiques des tuyaux à alésage lisse.

En plus de l’équipement pour l’étude des pertes dans les tuyaux droits, une large gamme d’accessoires est incluse, tels que des raccords de tuyaux et des vannes de régulation, un tube Venturi, un ensemble de plaque à orifices et un tube Pitot.

Un agencement de six tuyaux permet de tester les éléments suivants:

• Quatre tuyaux à alésage lisse de différents diamètres
• Tuyau rugueux artificiellement
• Courbures à 90 ° (grands et petits rayons)
• Coude 90 °
• Onglet à 90 °
• Coude 45 °
• 45 ° Y
• 90 ° T
• Agrandissement soudain
• Contraction soudaine
• Vanne d’arrêt

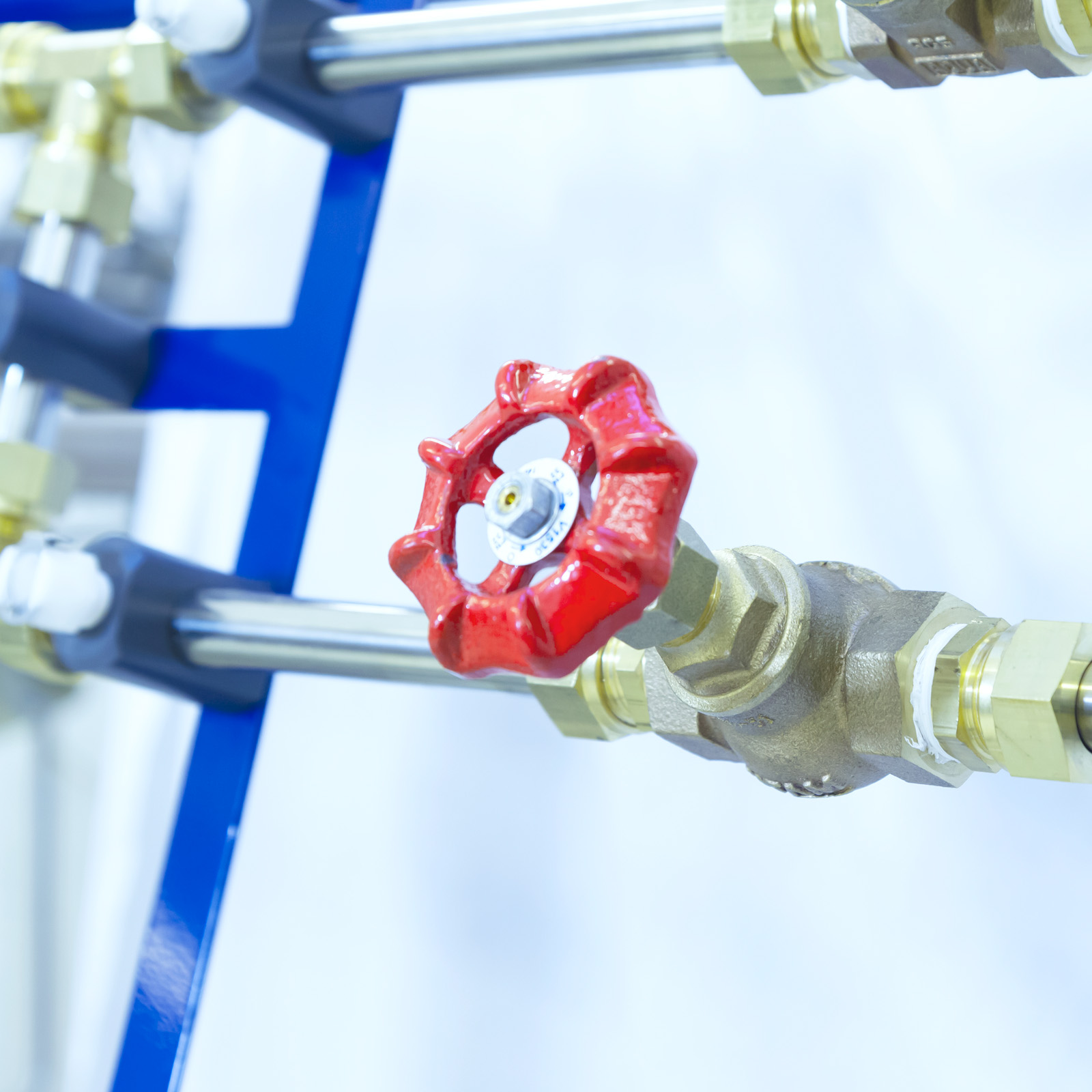

• Robinet à soupape

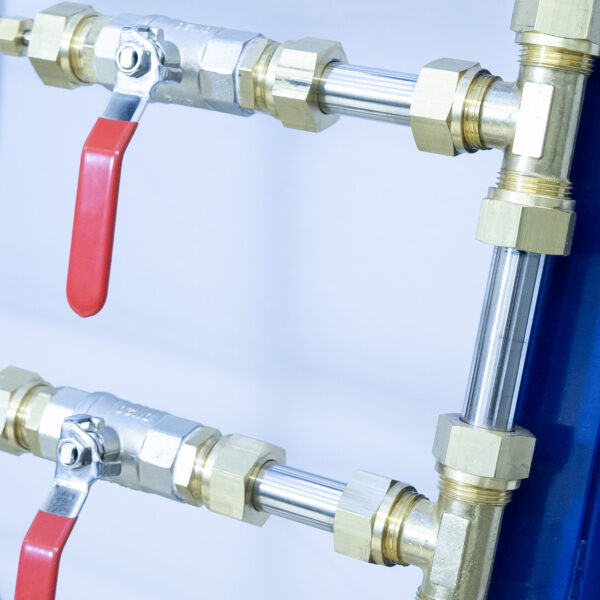

• Vanne à bille
• Crépine en ligne
• Perspex venturi
• Compteur d’orifices en plexiglas
• Section de tuyau en plexiglas avec tube de Pitot et taraudage statique

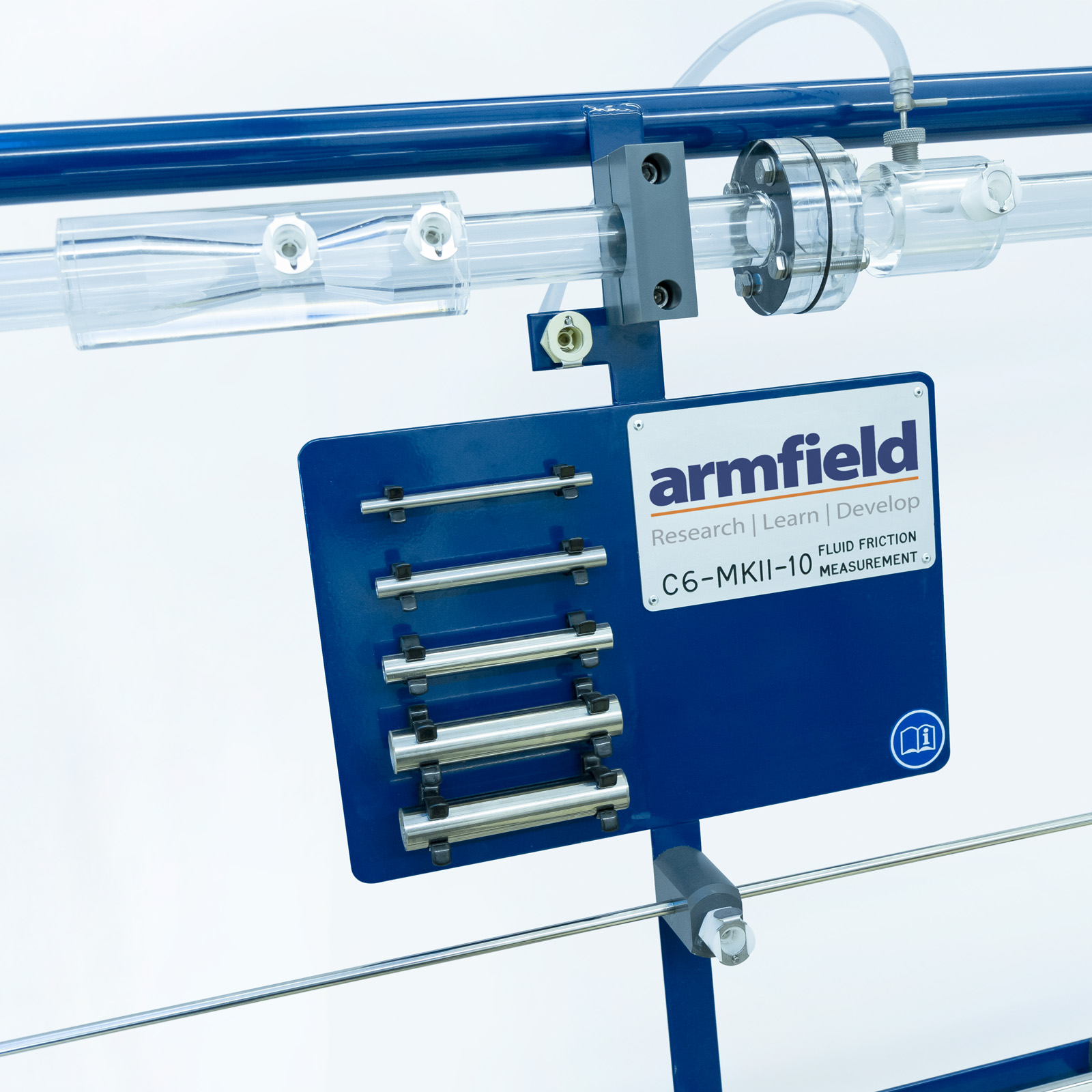

De courts échantillons de chaque tube à essai de taille sont fournis pour que les élèves puissent mesurer le diamètre exact et déterminer la nature de la finition interne.

Le rapport du diamètre du tuyau à la distance prend en compte la pression des extrémités de chaque tuyau a été sélectionné pour minimiser les effets de fin et d’entrée. Un système de vannes d’isolement est fourni, permettant de sélectionner le tuyau à tester sans déconnecter ni vidanger le système. Cette disposition permet d’effectuer des tests sur des configurations de tuyaux parallèles.

Un banc hydraulique au sol en option comprend un réservoir de puisard et une installation de mesure du débit volumétrique. Une mesure de débit rapide et précise est possible sur toute la plage de fonctionnement de l’appareil.

L’élévation du niveau dans le réservoir de mesure est déterminée par une jauge visuelle indépendante. Un cylindre de mesure en verre d’une capacité de 250 ml est fourni pour mesurer le débit dans les conditions laminaires (très faibles débits).

Chaque prise de pression est équipée d’une connexion auto-étanche à action rapide. Des attaches de sonde avec une quantité suffisante de tubes en polyéthylène translucide sont fournies pour que toute paire de prises de pression puisse être rapidement connectée.

Tous les tubes à essai et les tubes d’interconnexion fixes sont fabriqués en acier inoxydable.

Détails techniques des tubes à essai:

Diamètre:
1. 19,1
mm OD x 17,2 mm ID 2. 12,7 mm OD x 10,9
mm ID 3. 9,5 mm OD x 7,7 mm ID
4. 6,4 mm OD x 4 , 5 mm ID
5. 19,1 mm OD x 15,2 mm ID (rugueux)

Distance entre les prises: 1m

Nombre de points de soutirage: 38
