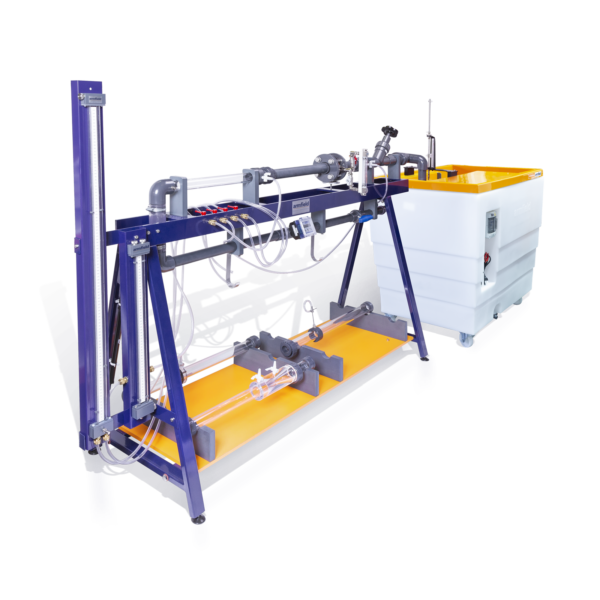

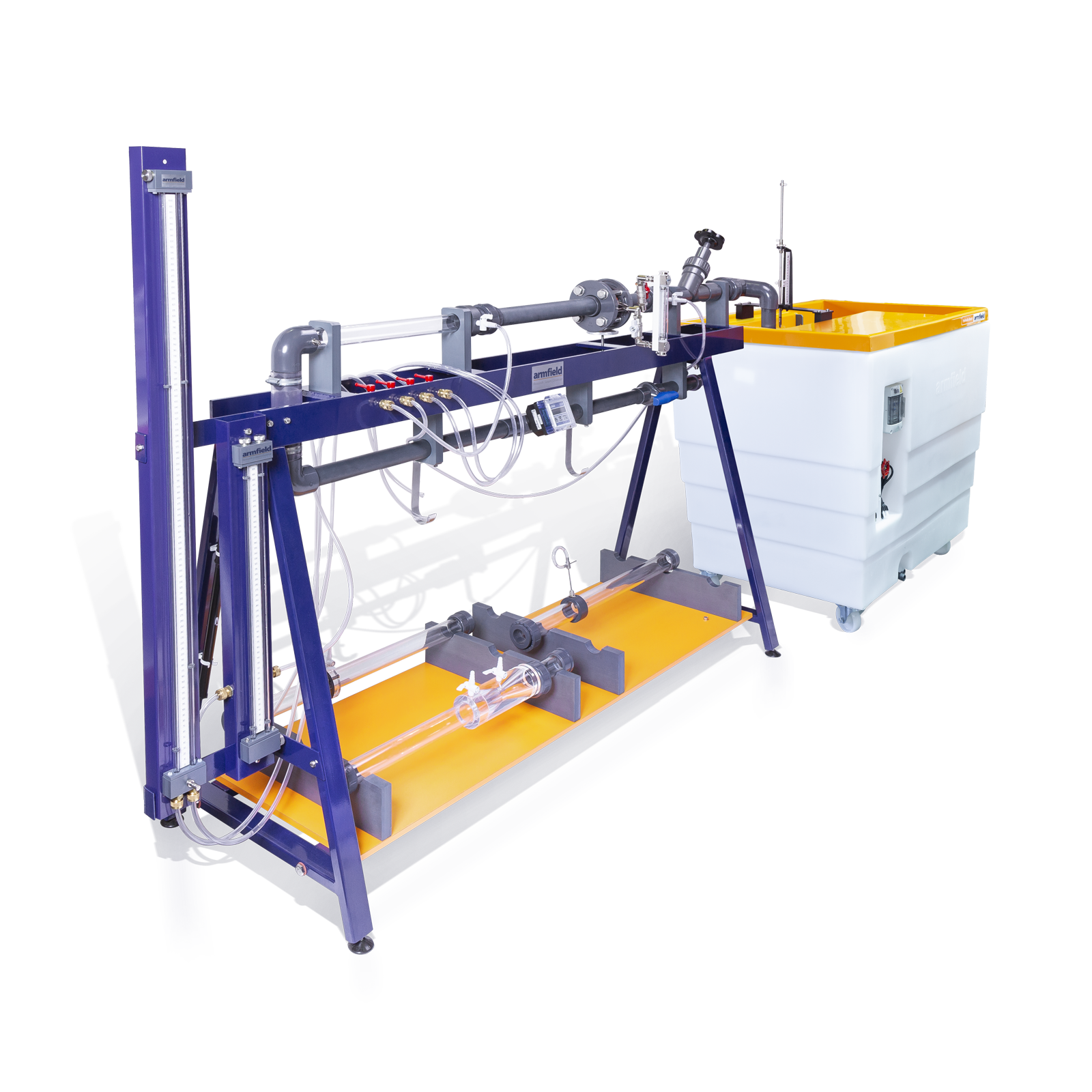

L’unité de démonstration du débitmètre Armfield est une installation autonome destinée à démontrer les caractéristiques importantes des débitmètres. Les principaux éléments sont un module de service et un support de débitmètre.

Une pompe centrifuge auto-amorçante prélève de l’eau du réservoir de puisard dans le module de service et la distribue à un tuyau de test du débitmètre. Les débitmètres de type industriel montés dans des sections de test peuvent être montés dans le tube de test rapidement et facilement. Ces compteurs ont été choisis pour donner une variété de différents principes de mesure et degrés de sophistication et de précision. Certains compteurs sont étalonnés directement en unités de débit, tandis que d’autres impliquent l’utilisation de graphiques d’étalonnage.

La chute de pression dans chacun des débitmètres peut être mesurée à l’aide du manomètre à eau sous pression d’un mètre ou du manomètre à mercure de 0,5 mètre fourni. Les vannes de raccordement du manomètre à orifice assurent une purge rapide de toutes les tuyauteries du manomètre. Il existe une installation pour admettre de l’air dans le courant hydraulique afin de démontrer l’effet sur la précision du compteur. La décharge de la section d’essai est contrôlable et est acheminée via un diffuseur dans le canal du module de service. Un déversoir à encoche en V et rectangulaire peut être installé dans le module de service.

Un canal auxiliaire (C9-15) accueille les déversoirs à crête large et crump, ainsi que le canal ‘H’ et le canal Washington. Les niveaux dans le canal peuvent être déterminés à l’aide de la jauge de crochet et de point (H1).

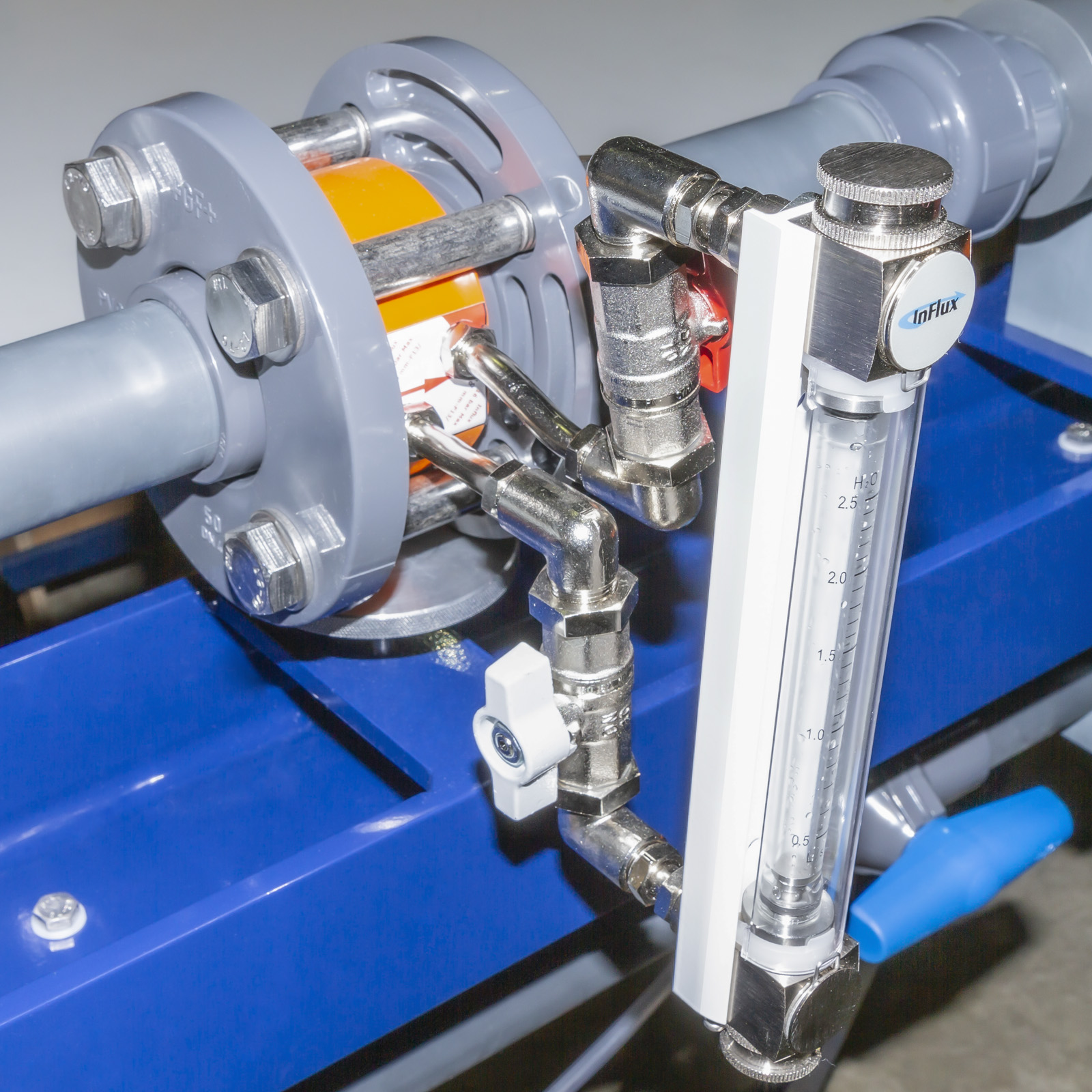

L’eau rejetée par le débitmètre lors du test est collectée dans un réservoir volumétrique où le débit peut être déterminé de manière absolue. Ce réservoir est étagé pour s’adapter à des débits élevés ou faibles et intègre une chicane immobile pour réduire les turbulences. Un tube de visée à distance et une balance connectés à un taraudage à la base du réservoir volumétrique permettent une indication instantanée du niveau de l’eau. L’eau est renvoyée dans le réservoir de puisard par une soupape de décharge. Le système de base comprend un débitmètre de référence, qui a été choisi pour sa fiabilité et sa précision. Ce compteur reste installé tandis que d’autres compteurs sont sélectionnés à partir de leur position de stockage sur l’appareil et testés comme souhaité.

En plus d’être un outil pédagogique précieux, l’appareil apporte au laboratoire une sélection d’instruments pouvant être utilisés pour soutenir le travail de projet des étudiants. Un ensemble complet d’instructions est fourni, y compris des détails pour les tests et la comparaison des débitmètres.

Contenue Expérimental

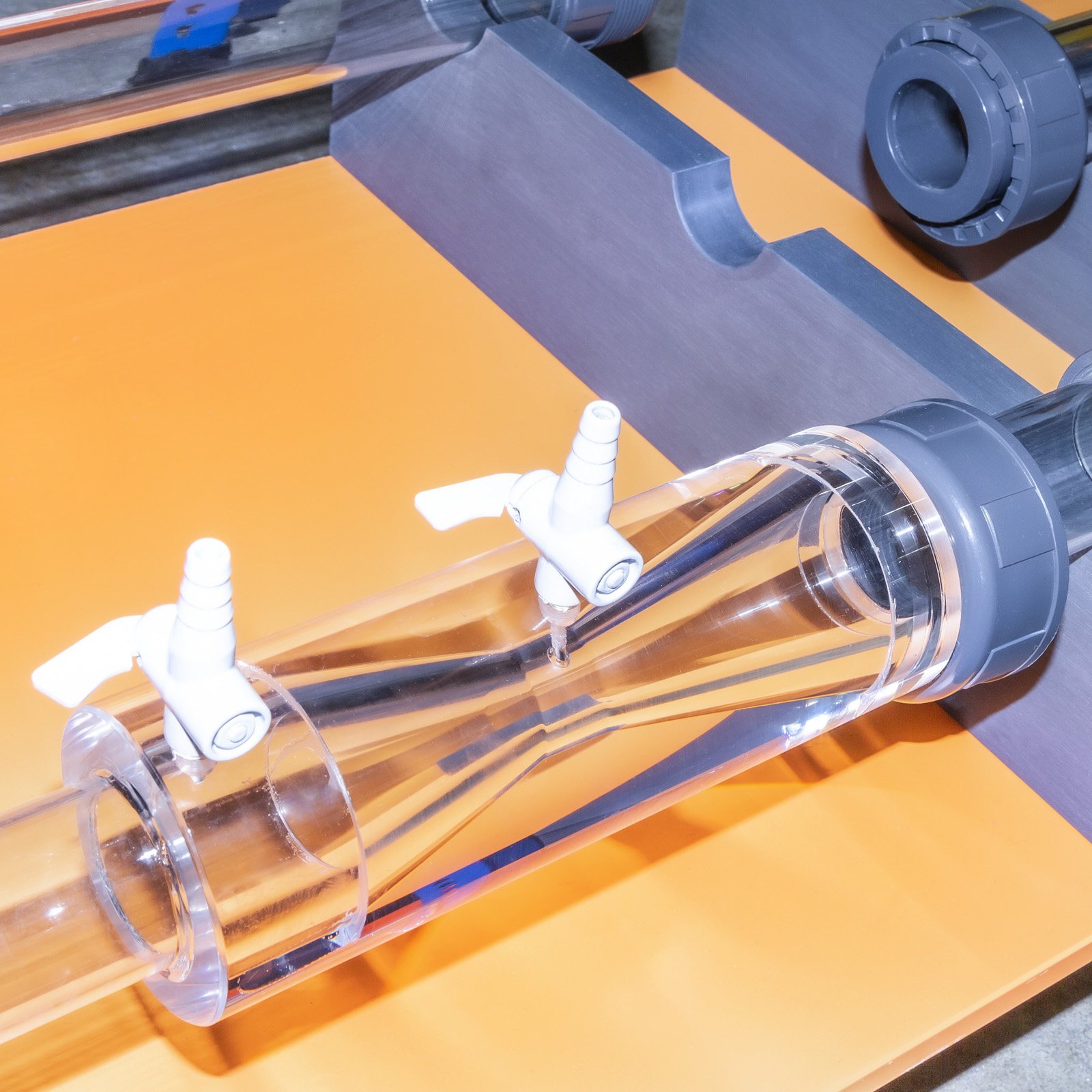

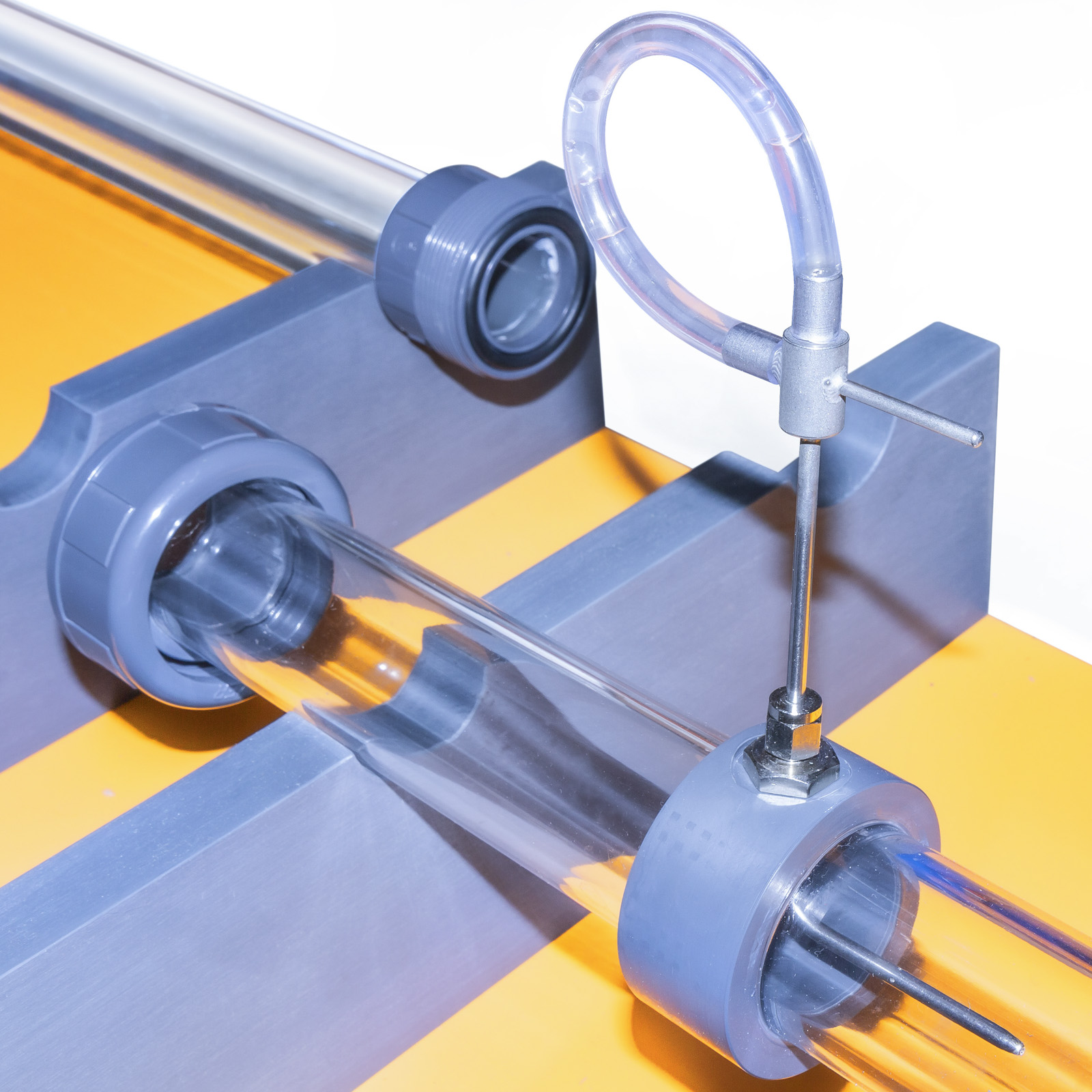

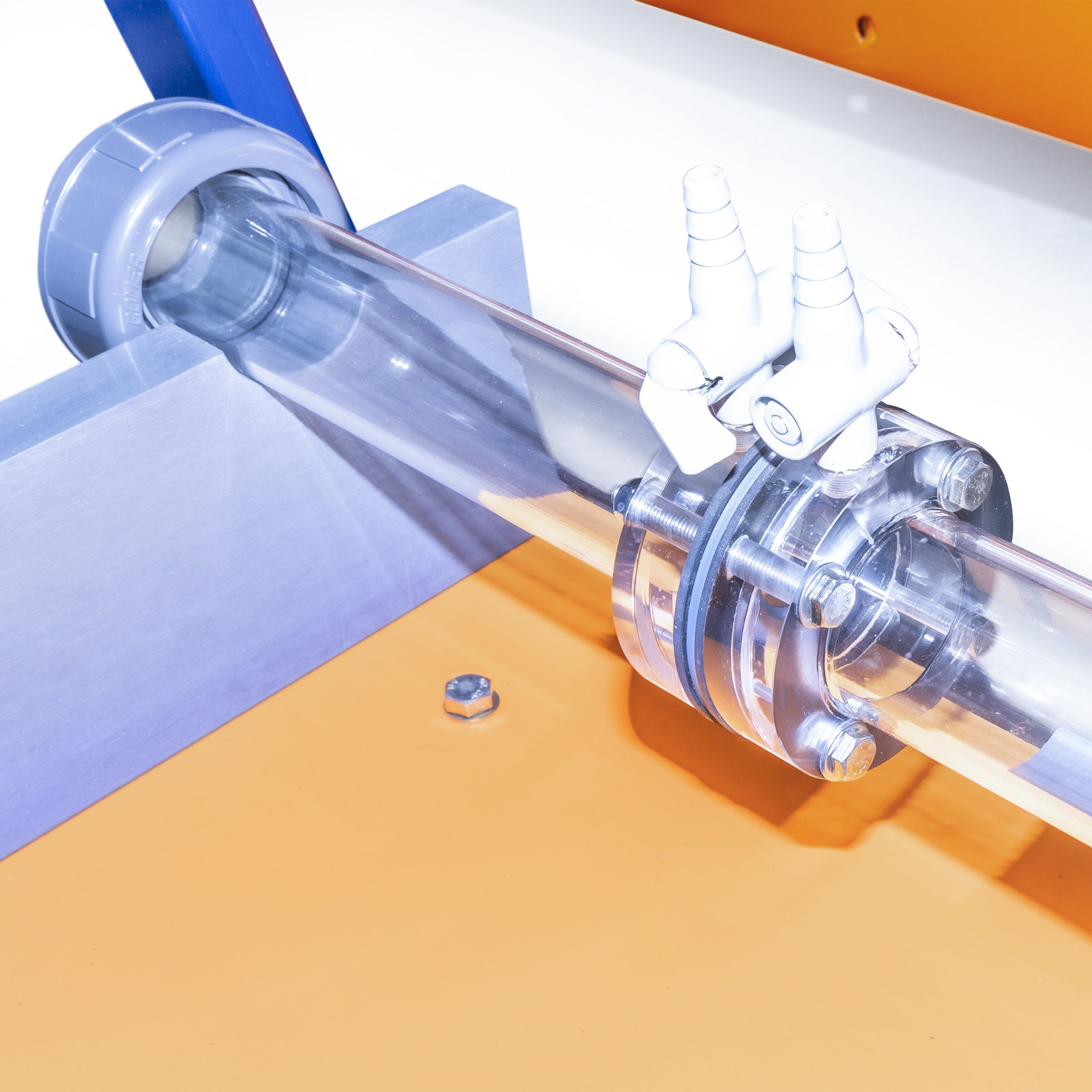

• Démontrer l’application d’une plaque à orifice, d’un tube de Venturi et de Pitot dans la mesure du débit dans un conduit fermé.
• Démontrer l’utilisation d’un ou de plusieurs débitmètres pour mesurer le débit dans un conduit fermé et déterminer les caractéristiques du débitmètre. Comprenant un shunt gapmètre, un volet pivotant, un piston rotatif volumétrique, un multiflux électromagnétique, rotatif hélicoïdal et inférentiel
• Démontrer l’utilisation d’un barrage à crête large, d’un barrage Crump, d’un canal H et d’un canal Washington pour mesurer le débit dans un canal ouvert
• Démontrer les caractéristiques d’un déversoir à encoche rectangulaire et d’un déversoir à encoche en V dans un canal ouvert
• Comparaison de l’utilisation, de l’application et des limites de divers types de débitmètres
• Prise en compte des implications de la sélection du débitmètre sur les performances, la précision, la commodité, le coût et la perte de charge
• Comprendre les principes sur lesquels sont basés les différents types de débitmètres
• Relier la chute de pression à travers un débitmètre au débit
• Utilisation de manomètres pour mesurer la chute de pression
• Étude de l’effet de l’air dans le flux hydraulique sur les performances du débitmètre
• Comprendre l’application du théorème de Bernoulli
