L’unité de démonstration de ventilateur axial Armfield est équipée de capteurs électroniques pour mesurer la tête de pression développée à travers le ventilateur, la pression à travers la plaque à orifices (et donc le débit), la vitesse de rotation du ventilateur et la température de l’air.

La vitesse du ventilateur est contrôlée par une alimentation CC modulée avec détection de courant pour permettre de mesurer la puissance absorbée par le ventilateur.

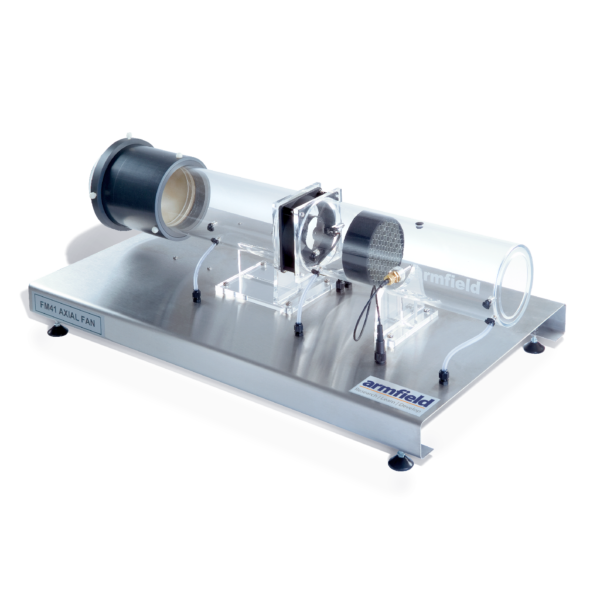

L’unité de démonstration du ventilateur axial Armfield est montée sur un socle en acier inoxydable. Des conduits d’entrée et de sortie d’air transparents permettent d’observer clairement la construction du ventilateur. Une ouverture réglable manuellement permet de faire varier le débit d’air.

Une plaque à orifices calibrée est utilisée sur la décharge pour mesurer le débit d’air. Des capteurs électroniques mesurent la tête de pression développée à travers le ventilateur, la pression à travers la plaque à orifices (et donc le débit), la vitesse de rotation du ventilateur et la température de l’air.

La vitesse du ventilateur est contrôlée par une alimentation CC modulée avec détection de courant pour permettre de mesurer la puissance absorbée par le ventilateur.

Contenue pédagogique :

• Mesure des performances de la machine à vitesse intrinsèque en termes de pressions statiques et totales, de vitesse du rotor et de puissance d’entrée du moteur en fonction du débit d’entrée
• Mesure de l’efficacité globale et estimation de l’efficacité énergétique de la roue
• Mesure des performances à vitesse constante
• Introduction aux lois de similitude pour la mise à l’échelle
• Comparaison des calculs des élèves avec les résultats informatiques
