Deux roues dentées fonctionnent à l’intérieur d’un boîtier, l’une est entraînée tandis que l’autre tourne en prise avec elle. Le liquide est transporté dans l’espace entre les dents consécutives, puis éjecté lorsque les dents s’engrènent. La pompe n’a pas de soupapes et c’est une pompe volumétrique et délivrera contre des pressions élevées. Le débit est un débit plus régulier que celui d’une pompe à piston et il est particulièrement adapté aux fluides à haute viscosité.

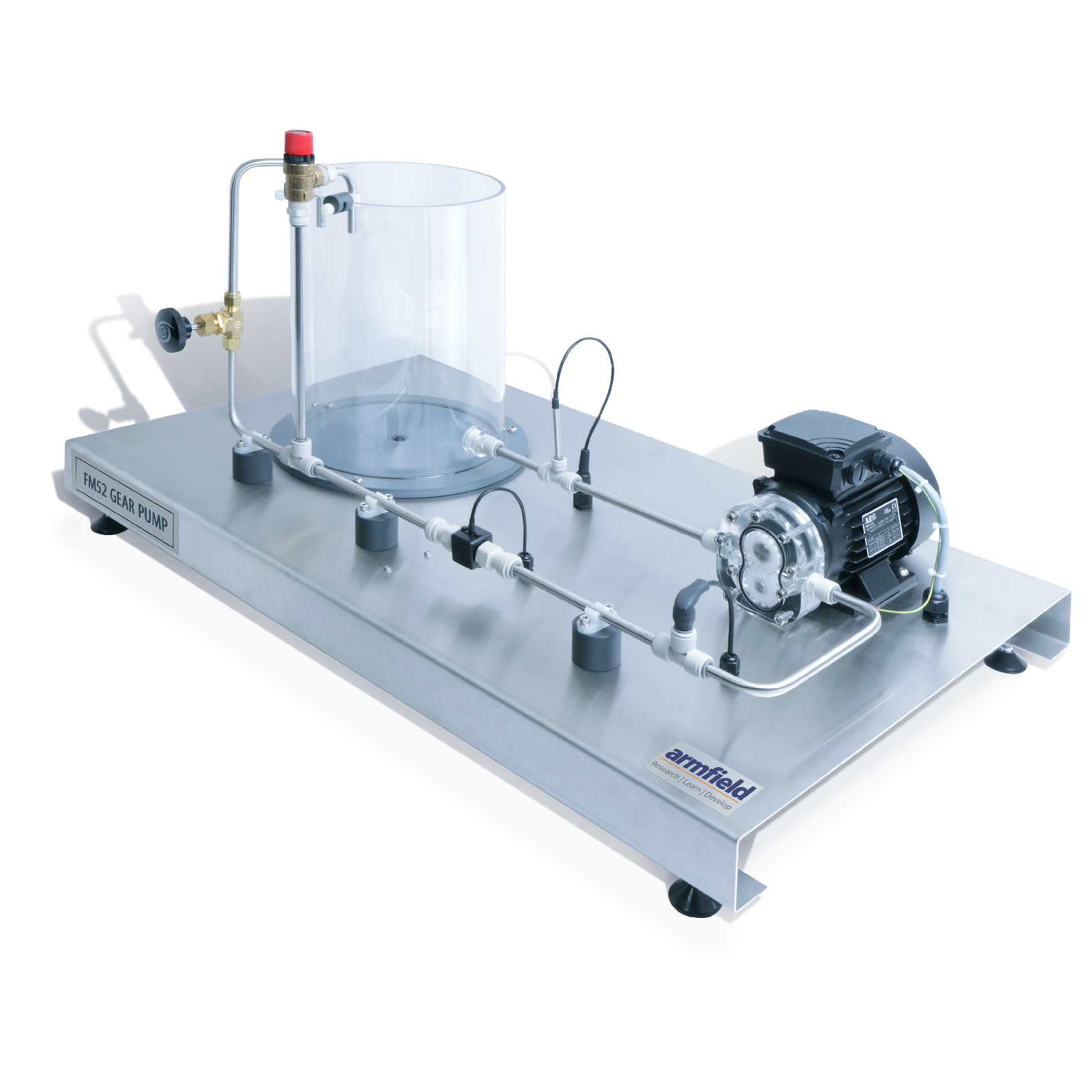

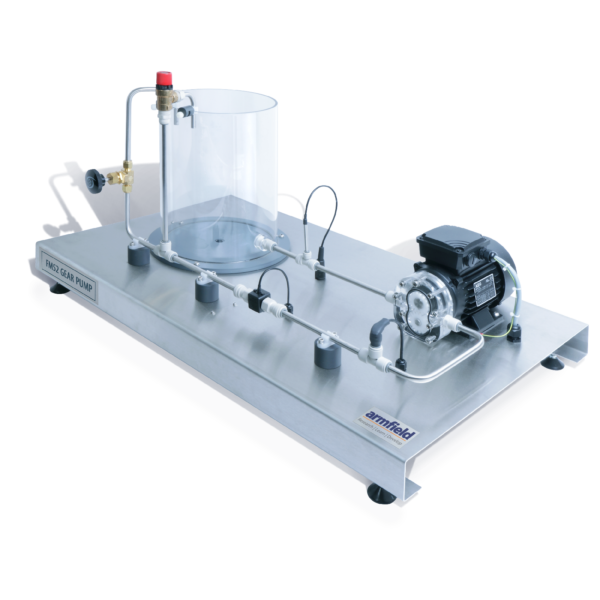

Une pompe à engrenages motorisée montée sur un socle en acier inoxydable avec un réservoir d’eau et une tuyauterie pour une circulation continue. La tête de pompe et le réservoir d’eau sont fabriqués en acrylique transparent pour une visibilité maximale.

Une soupape à commande manuelle à la sortie de la pompe permet de contrôler le débit et une soupape de surpression protège l’opérateur et l’équipement. Des capteurs électroniques mesurent la pression de sortie de la pompe, le débit et la température de l’eau.

La vitesse de la pompe est contrôlée avec précision par un onduleur électronique avancé au sein de l’IFD7 (un accessoire essentiel). Cet onduleur calcule également le couple produit au niveau de l’arbre d’entraînement du moteur, ce qui permet de déduire la puissance utilisée par la pompe.

L’IFD7 fournit également l’électronique de conditionnement des capteurs et permet d’afficher leurs lectures sur le logiciel informatique.

Capacités pédagogiques :

• Démonstration d’une pompe à engrenages en fonctionnement
• Mesure des performances de la pompe à vitesse constante, y compris la production de courbes caractéristiques de la pression de sortie en fonction de:
  – Débit
  – Puissance de l’arbre moteur
  – Vitesse de la
  pompe
  – Rendement de la pompe – Rendement volumétrique
• Comparaison des calculs des  élèves  avec les résultats informatiques.
