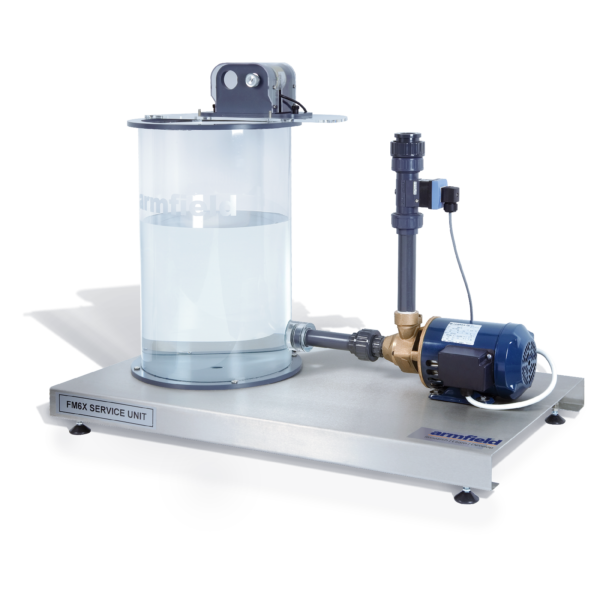

L’unité FM6X Turbine Service fournit une alimentation en eau sous pression à haut débit, qui est nécessaire pour faire fonctionner les modules de démonstration des turbines FM60, FM61 et FM62.

La turbine testée est reliée au dynamomètre par une courroie dentée.

La charge est appliquée à la turbine à l’aide d’un frein magnétique commandé directement à partir de l’ordinateur.

L’enveloppe extérieure du frein est empêchée de tourner par un bras de levier, qui est connecté à une cellule de charge. Cela permet de mesurer directement la force de freinage et le couple produit.

L’unité dynamométrique comprend également un capteur optique, qui mesure la vitesse de rotation de la turbine.

Capacité d’expériences :

• Déterminer les caractéristiques de la turbine sélectionnée, y compris les relations entre le débit volumique, la tête, le couple produit, la puissance de sortie et l’efficacité par rapport à la vitesse de rotation (FM60 / FM61 / FM62)
• Comparaison de la commande de buse et d’étranglement d’une turbine à impulsion (FM60)
• Comparaison de la commande des gaz et de la commande de la soupape de lance de la vitesse d’une turbine Pelton (FM62)
• Détermination des courbes de performances caractéristiques d’une pompe périphérique, y compris les courbes de vitesse / débit et efficacité constantes (FM64)

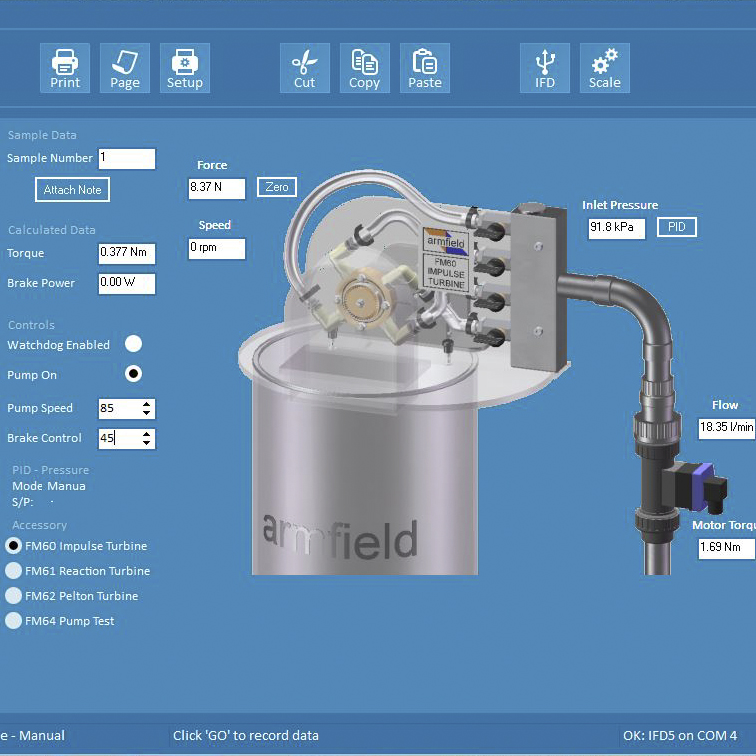

Logiciel
