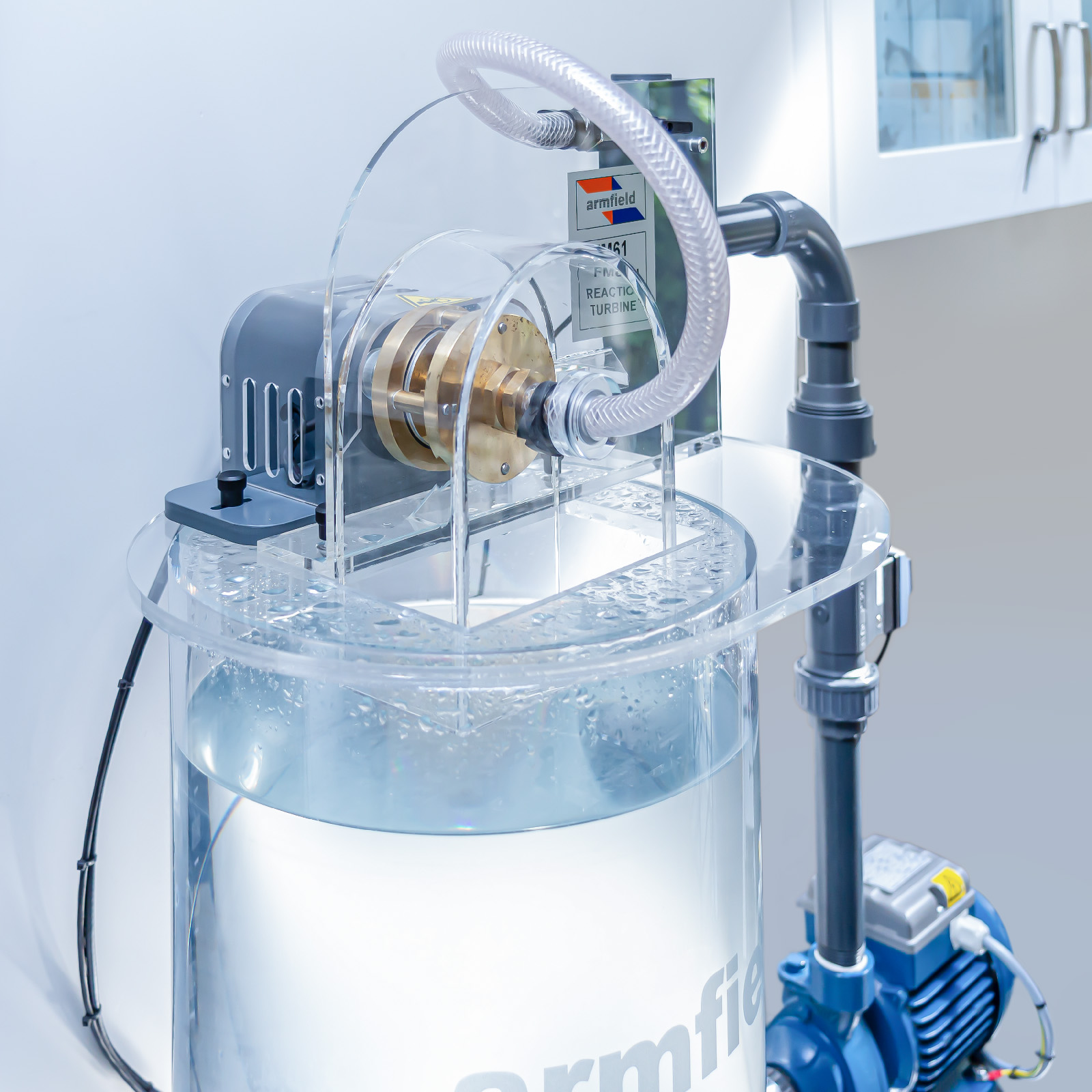

Turbine à réaction à petite échelle conçue pour être utilisée conjointement avec l’unité de service FM6X. Une turbine de réaction utilise la quantité de mouvement transférée de la réaction d’un jet d’eau quittant une buse pour produire de l’énergie.

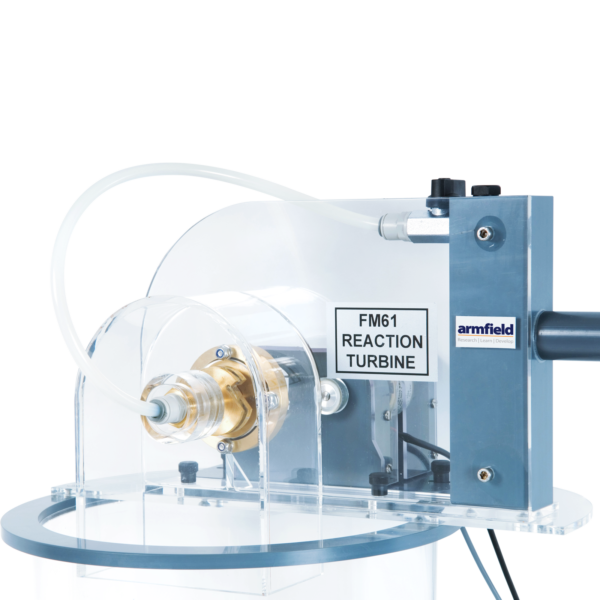

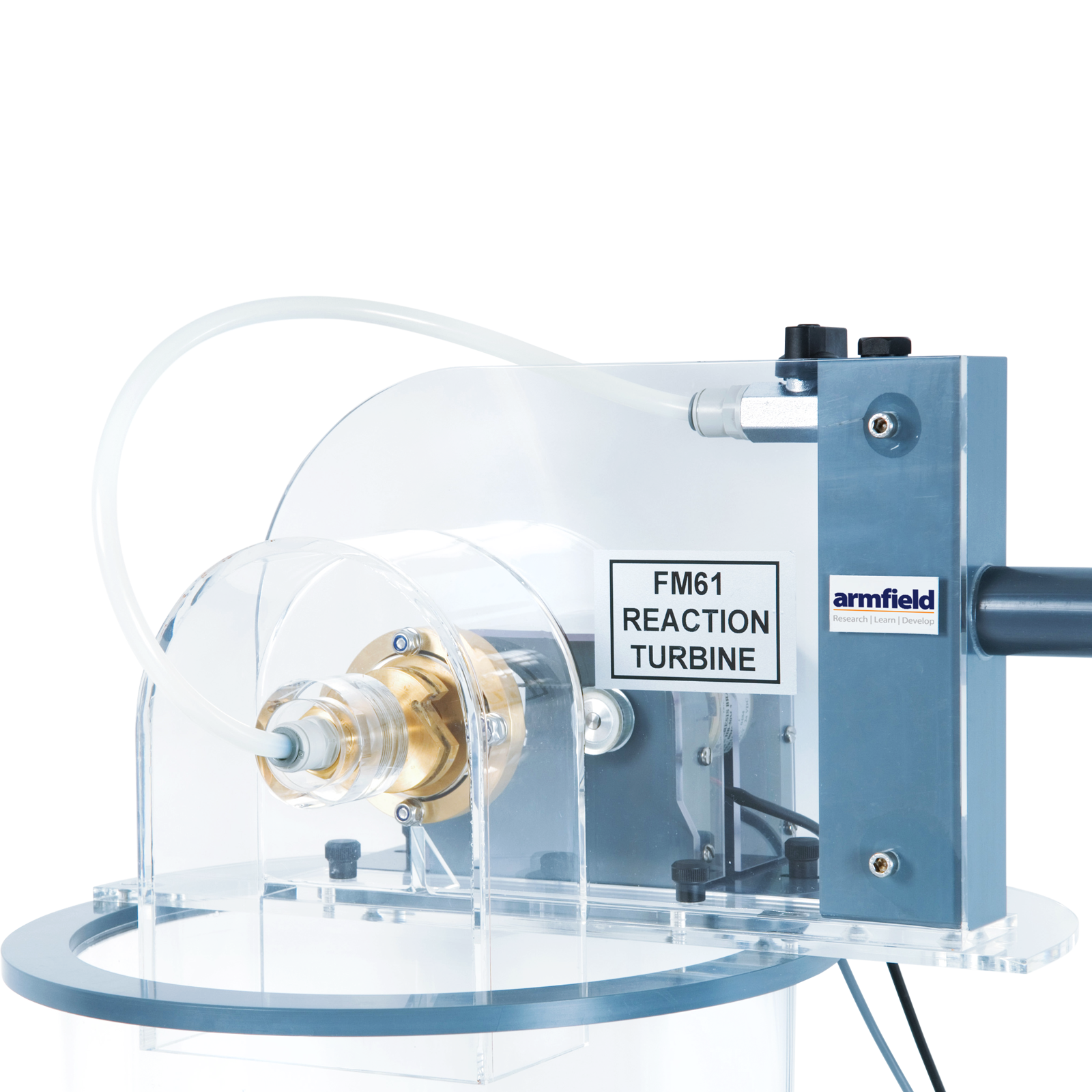

Le FM61 se compose d’un collecteur d’admission qui alimente en eau un concentrateur central. L’eau sort radialement du moyeu par deux orifices carrés.

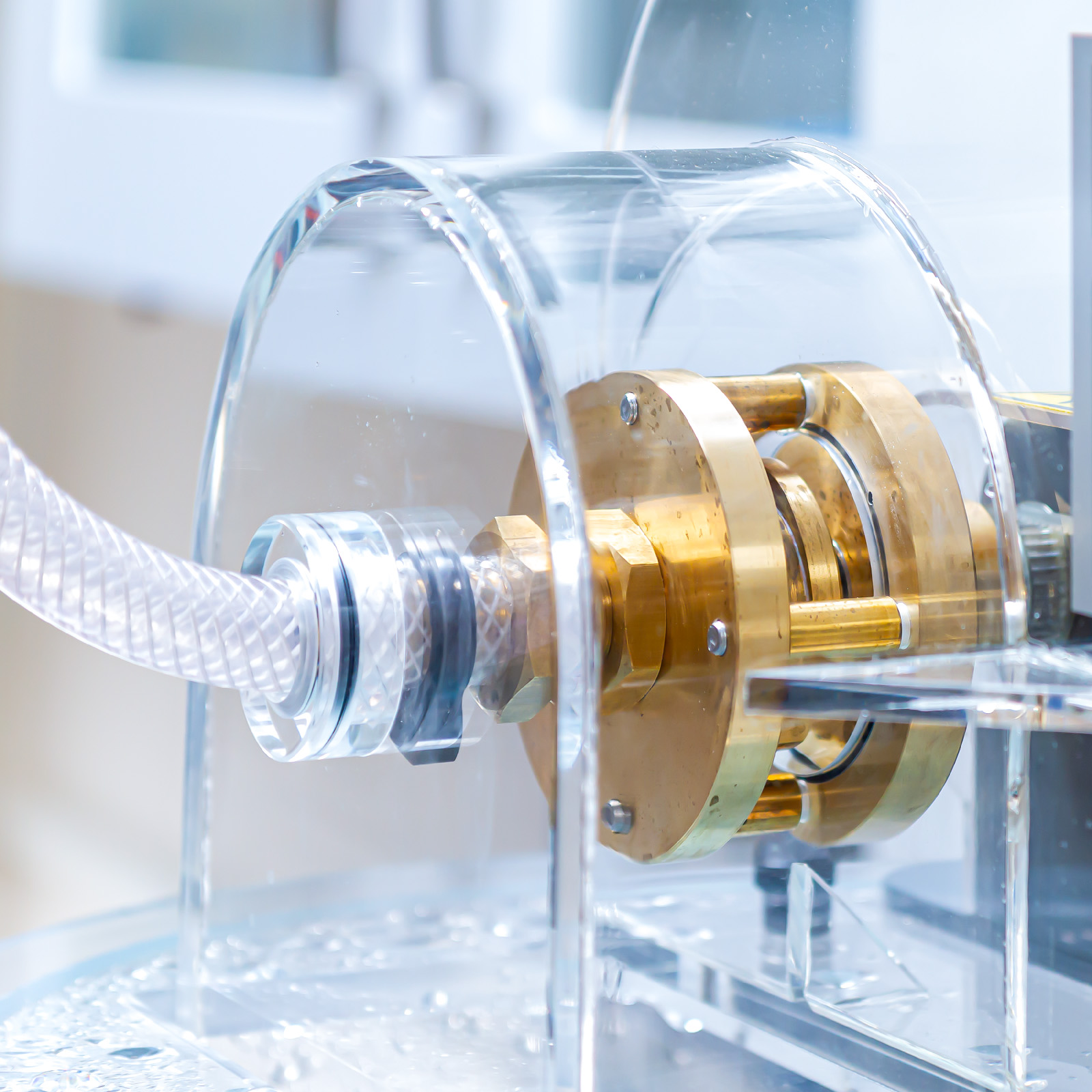

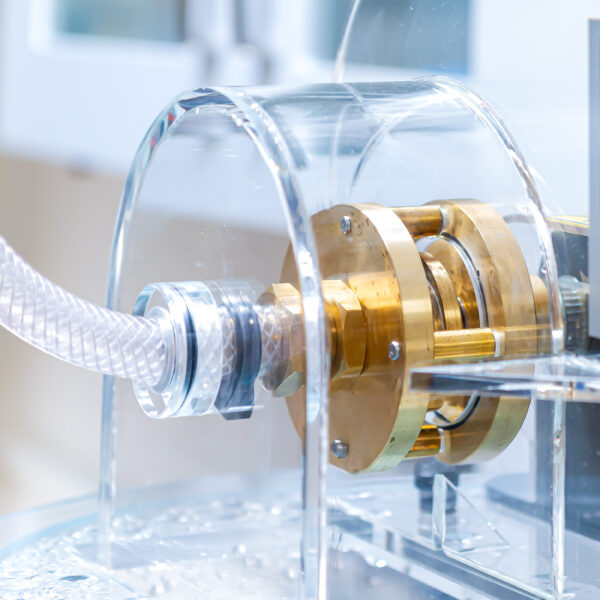

Le moyeu est connecté au collecteur à l’aide d’un joint frontal en graphite. La turbine est montée sur un arbre horizontal avec un pare-éclaboussures en acrylique transparent pour permettre une visibilité maximale des travaux.

L’unité intègre un capteur de pression pour mesurer l’état d’entrée de l’eau. Cette pression peut être contrôlée avec précision à l’aide du logiciel fourni avec l’unité de service.

Capacité pédagogique :

Déterminer les caractéristiques de la turbine de réaction, y compris
les relations entre:
– le débit volumique
– la tête
– le couple produit
– la puissance de sortie
– le rendement par rapport à la vitesse de rotation
