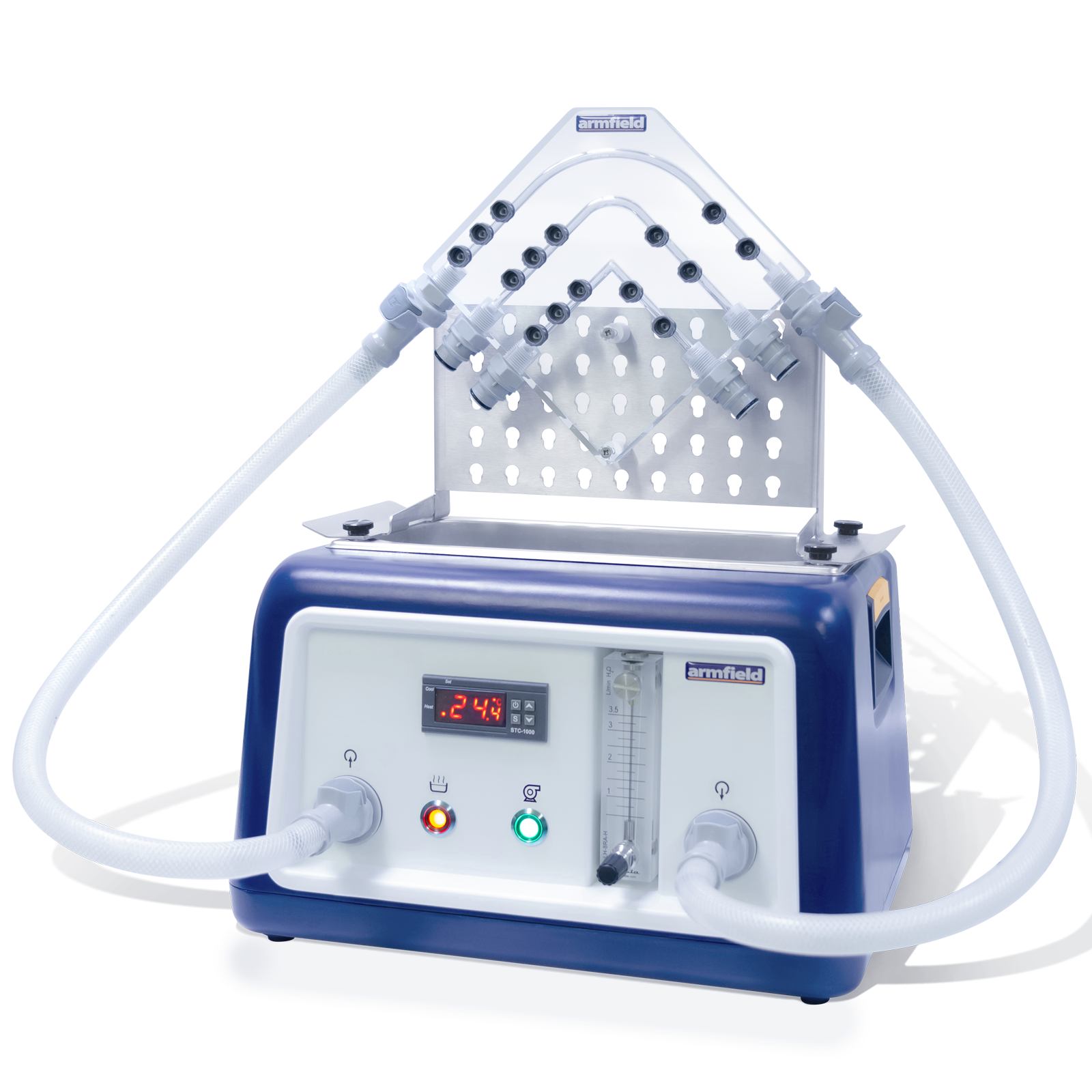

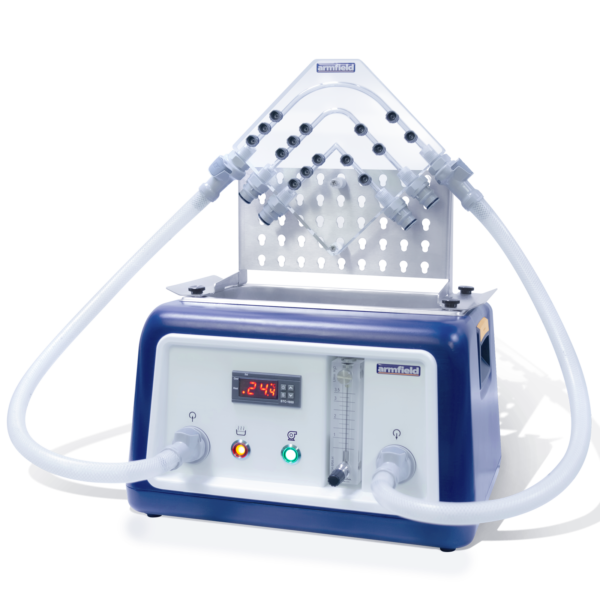

Le plateau Fluid Science FS-1.3 Pertes d’énergie dans les systèmes de virages offre une expérimentation pratique conçue pour démontrer les pertes d’énergie dues à la géométrie du chemin d’écoulement à différents débits.

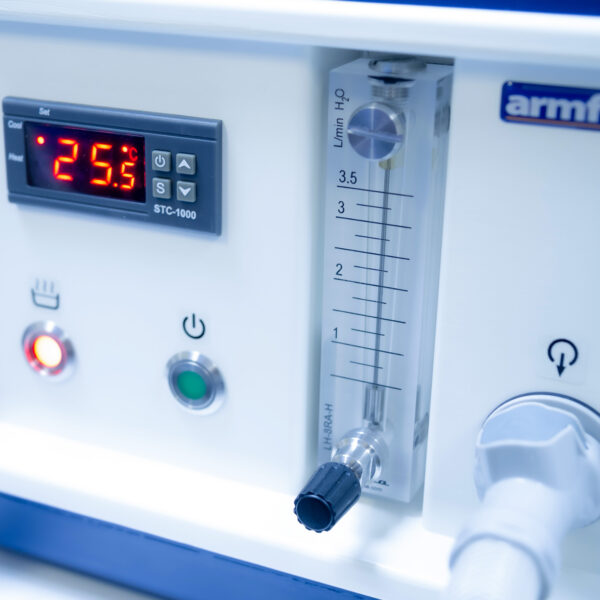

En utilisant l’unité de service FS-SU, les expériences se montent rapidement sur le panneau de travail multifonctionnel et sont connectées à l’alimentation en eau intégrée via des raccords à connexion rapide.

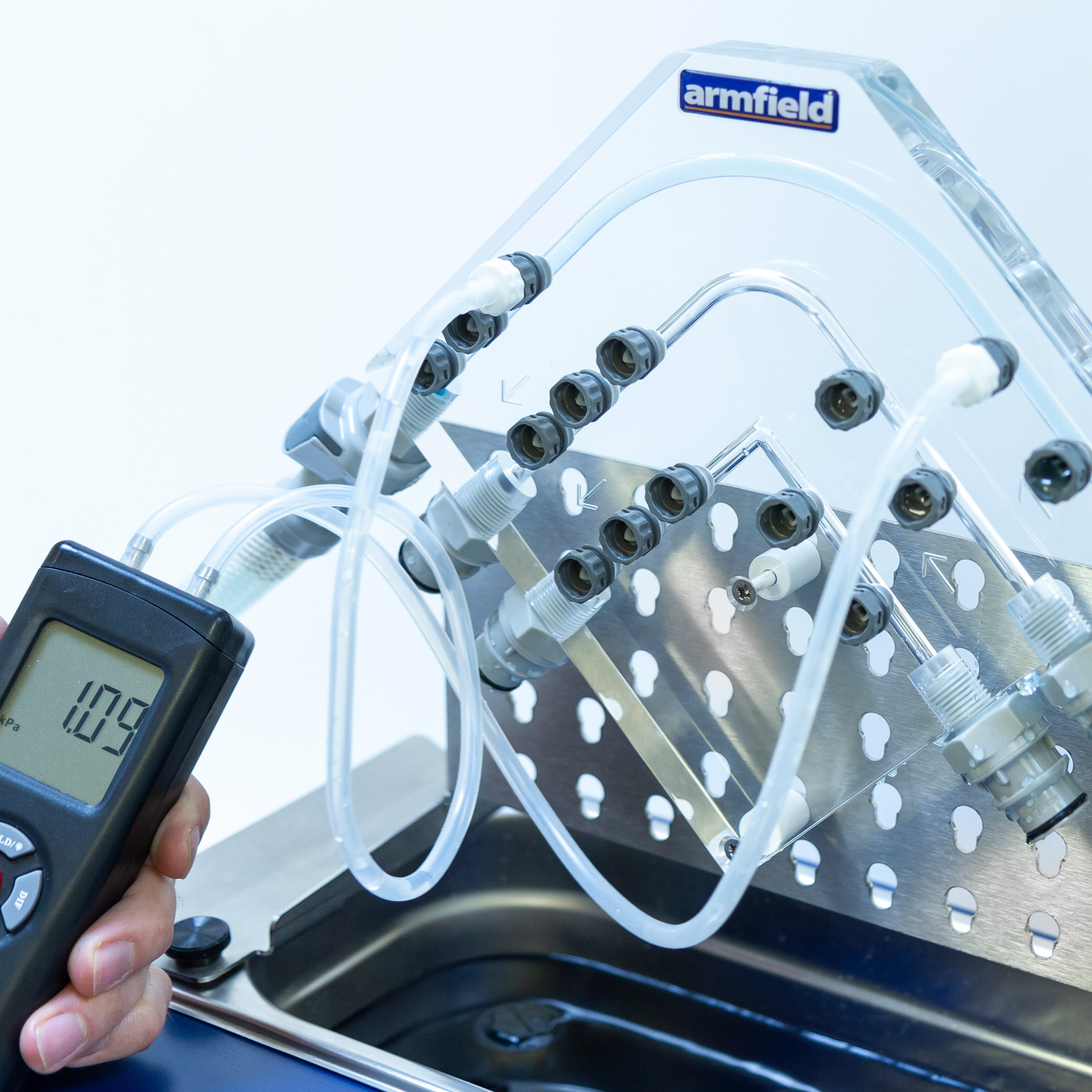

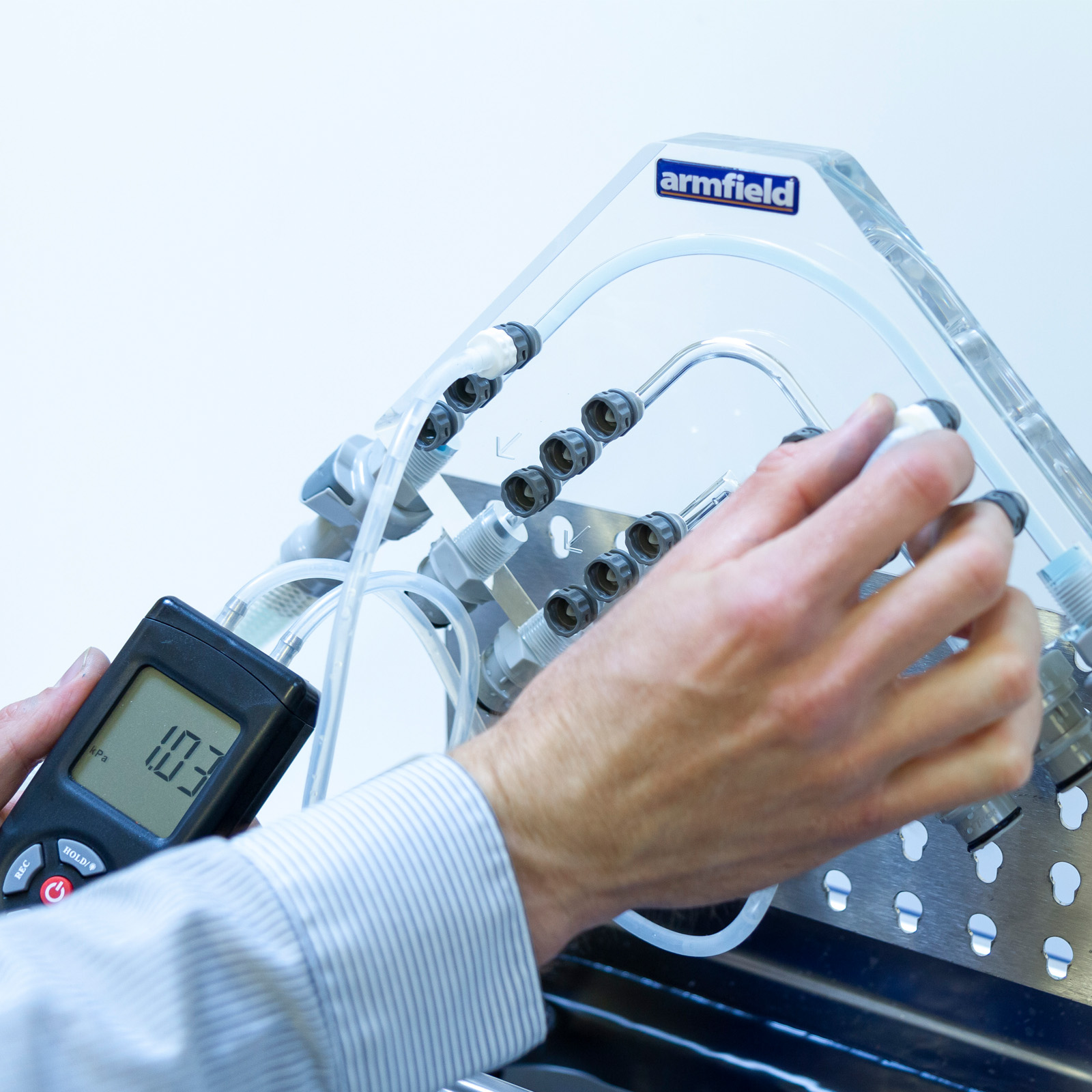

La lecture de la pression différentielle est prise à l’aide d’un manomètre numérique contre des débits variables.

Le plateau comprend les circuits hydrauliques suivants:

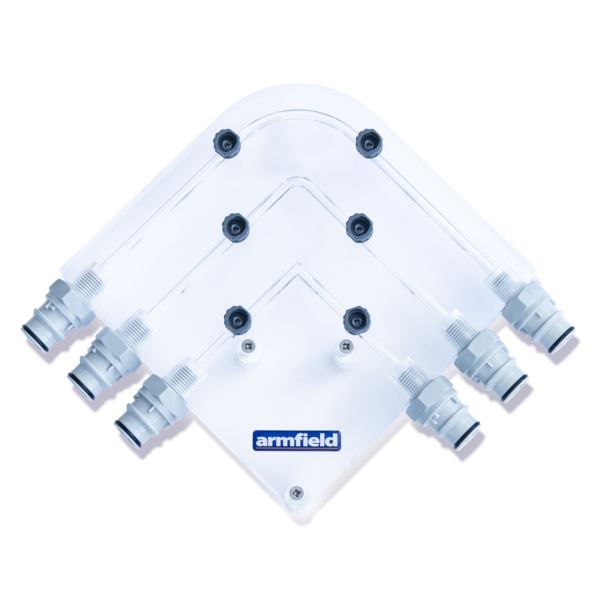

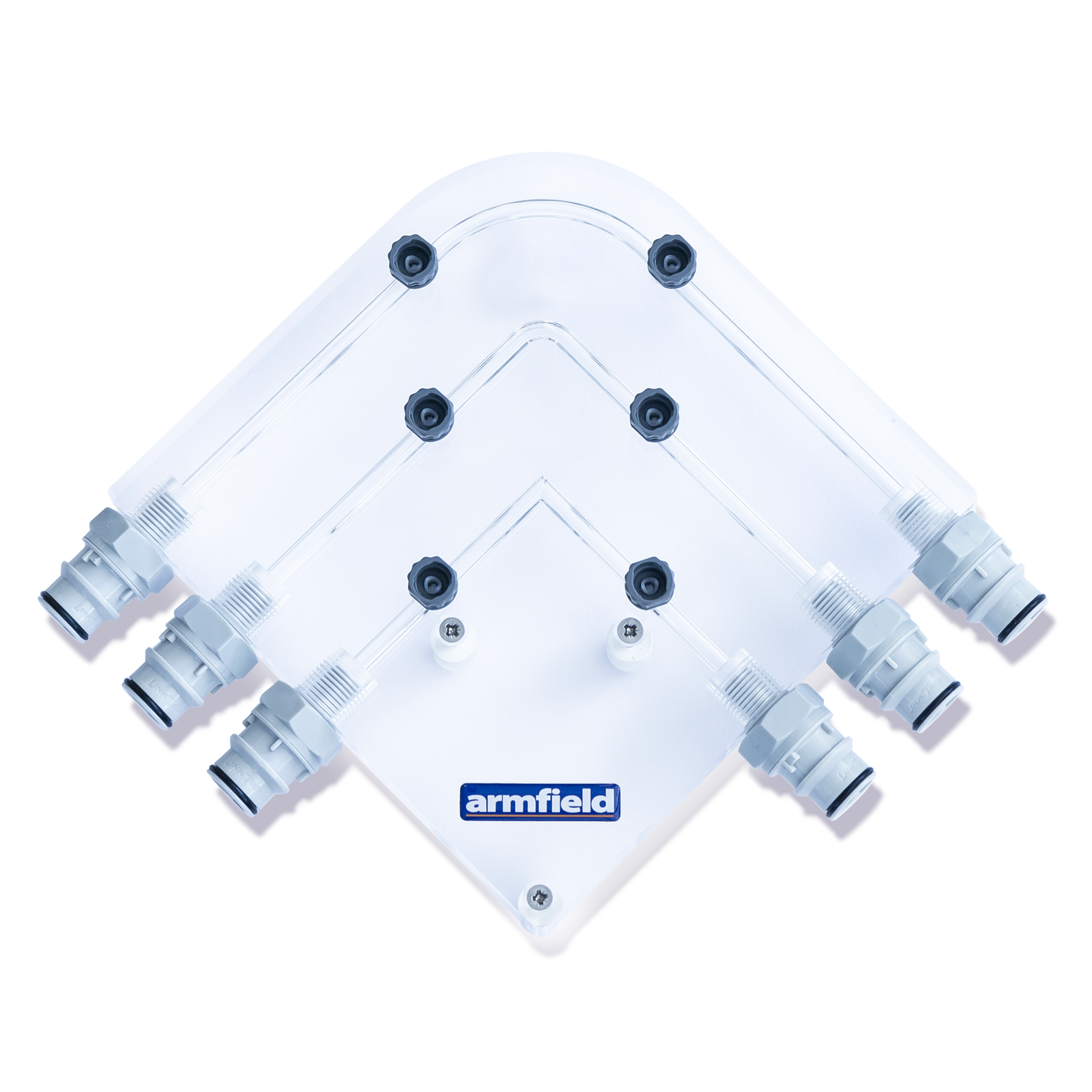

Pertes d’énergie dans les virages

• Rayons à courbure peu profonde 75 mm, diamètre 6 mm
• Tight Bend Radii 25 mm, 6 mm de diamètre
• Coude à onglet, diamètre 6 mm

Capacités pédagogique

• Explication des principes de base tels que la conservation de la masse
• Conservation d’énergie
• Expliquer la perte d’énergie et la perte de friction
• Types de flux à flux constant et instable, flux uniforme et non uniforme, etc.
• Types de régime d’écoulement des fluides, c.-à-d. Flux laminaire, turbulent et transitionnel
• Comparez la chute de pression mesurée à partir de 3 formes de tuyaux différentes, expliquant l’effet de la géométrie sur la chute de pression
• En utilisant l’équation de Bernoulli, calculez les pressions et comparez les résultats avec les valeurs expérimentales
• Calculer la perte de charge par friction et la chute de pression à l’aide de l’équation de Darcy
